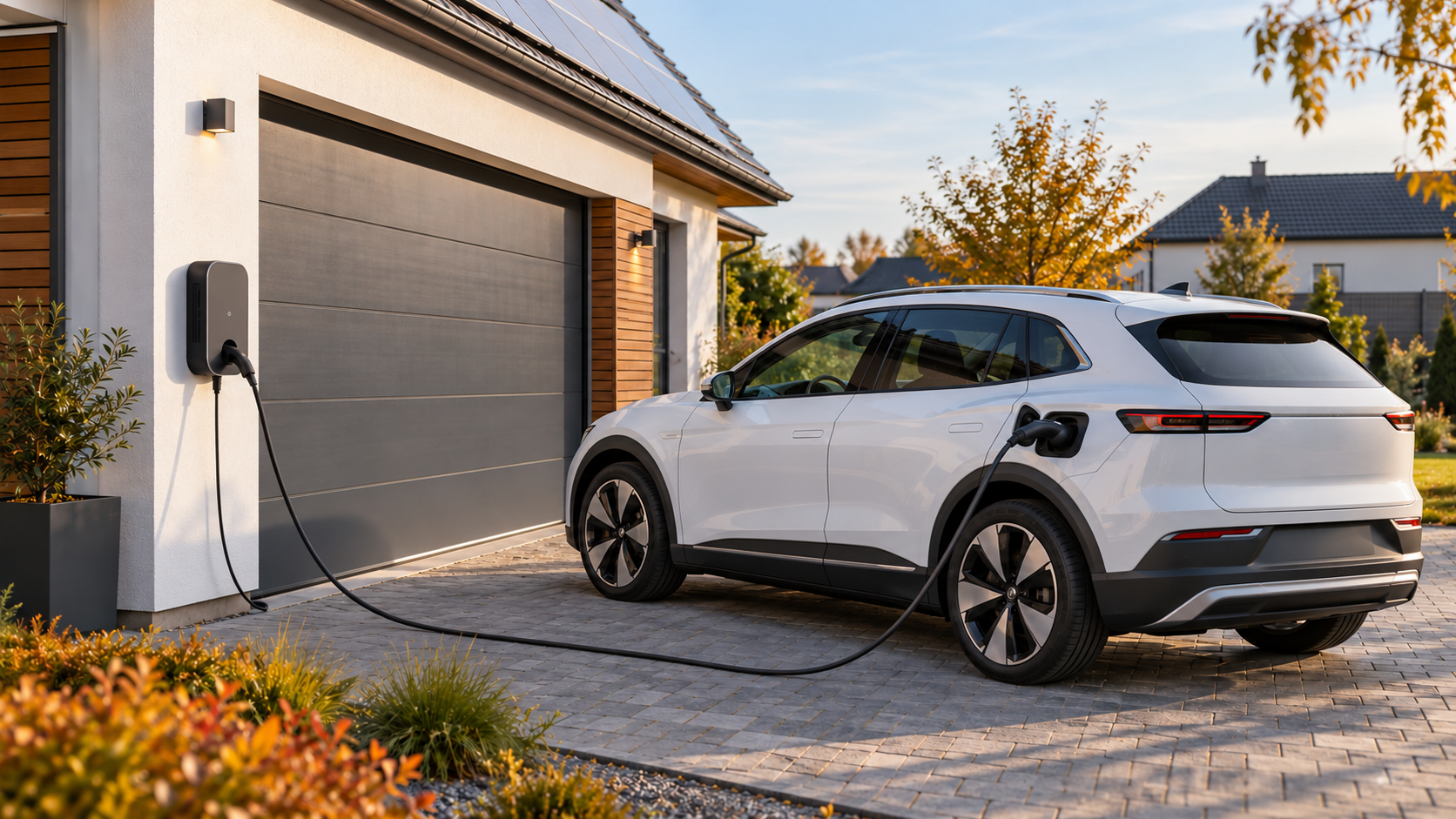

Wallbox 11 kW alebo 22 kW: čo vybrať domov
Pre väčšinu rodinných domov nie je správna voľba automaticky najsilnejší wallbox. Medzi 11 kW a 22 kW rozhoduje najmä palubná AC nabíjačka vozidla, trojfázová prípojka, hodnota hlavného ističa, súbeh s ostatnými spotrebičmi a čas, ktorý má auto na nabíjanie. Ak ktorýkoľvek z týchto prvkov zvládne menej, výkonnejší wallbox nabíjanie nezrýchli.
Wallbox s výkonom 22 kW preto môže byť technicky vhodný, no iba vtedy, keď tento výkon prijme aj vozidlo a odberné miesto ho dokáže bezpečne poskytnúť. V bežnom dome býva dôležitejšie dynamické riadenie záťaže, správne istenie a dobre navrhnutá káblová trasa než číslo na prednej strane zariadenia.
Čo je wallbox a čo znamená jeho výkon
Wallbox je pevne inštalované zariadenie na AC nabíjanie elektromobilu alebo plug-in hybridu. Komunikuje s vozidlom, určuje povolený nabíjací prúd a spolu s elektrickou inštaláciou zabezpečuje riadené nabíjanie. Nie je to zdroj energie ani rýchlonabíjačka typu DC.
Výkon v kW vyjadruje hornú hranicu, ktorú môže nabíjací bod odovzdať. Európske stredisko EAFO zaraďuje trojfázové AC body v rozsahu 7,4 až 22 kW medzi stredne výkonné nabíjanie. Norma IEC 61851-1 pokrýva všeobecné požiadavky na vodivé nabíjacie zariadenia, ich prevádzku, spojenie s vozidlom a elektrickú bezpečnosť.
Krátka odpoveď: 11 kW alebo 22 kW?
- 11 kW wallbox typicky využíva trojfázové pripojenie 3 × 16 A. Je rozumnou voľbou, ak auto prijíma 11 kW AC, máte vhodnú trojfázovú inštaláciu a vozidlo môže nabíjať niekoľko hodín.
- 22 kW wallbox typicky potrebuje 3 × 32 A. Zmysel má iba pri vozidle s podporou 22 kW AC, dostatočnej kapacite prípojky a reálnej potrebe kratšieho nabíjacieho okna.
- 7,4 kW wallbox sa používa pri jednofázovom pripojení 1 × 32 A. Môže byť praktický tam, kde trojfázové riešenie nie je dostupné alebo ho auto nevyužije.
Tieto hodnoty sú typické elektrické konfigurácie, nie návod na svojpomocné zapojenie. Skutočné dimenzovanie vedenia, istenia a ochrán musí vychádzať z projektu, dĺžky trasy, spôsobu uloženia a parametrov odberného miesta.
| Menovitý výkon wallboxu | Typické napájanie | Čo musí podporovať auto | Kedy ho zvažovať |
|---|---|---|---|
| 7,4 kW | 1 fáza, približne 32 A | jednofázové AC nabíjanie | jednofázová prípojka alebo nižšia potreba výkonu |
| 11 kW | 3 fázy, približne 16 A na fázu | trojfázové AC nabíjanie | rodinný dom s nočným alebo dlhším parkovaním |
| 22 kW | 3 fázy, približne 32 A na fázu | 22 kW palubná AC nabíjačka | krátke nabíjacie okno a dostatočná kapacita prípojky |
Reálny výkon určuje najslabší článok
Pri AC nabíjaní prichádza striedavý prúd do vozidla a až jeho palubná nabíjačka ho premieňa pre batériu. Reálny výkon preto určuje najnižšia hodnota z celého reťazca:
- dostupná kapacita odberného miesta a hlavný istič,
- počet fáz a stav domovej elektroinštalácie,
- vedenie, istenie a ochrany nabíjacieho okruhu,
- maximálny výkon wallboxu a jeho nastavenie,
- nabíjací kábel a konektor,
- palubná AC nabíjačka konkrétneho vozidla.
Ak vozidlo prijíma cez AC najviac 11 kW, na 22 kW wallboxe bude naďalej nabíjať najviac svojím limitom. Podobne sa zariadenie s menovitým výkonom 22 kW môže natrvalo alebo dynamicky nastaviť na nižší prúd, ak to vyžaduje prípojka.
Ako porovnať čas nabíjania bez marketingových skratiek
Teoretický čas možno odhadnúť ako množstvo dopĺňanej energie v kWh vydelené priemerným nabíjacím výkonom v kW. Do reality vstupujú straty, teplota, stav batérie a riadenie vozidla, preto nejde o garantovaný čas.
Ak auto večer dopĺňa iba energiu spotrebovanú bežnou dennou jazdou, nemusí sa nabíjať z nuly na sto percent. Praktická otázka preto znie: koľko kWh potrebujete doplniť do času odchodu? Vozidlo zaparkované od večera do rána má iné nároky než firemné auto, ktoré sa musí po krátkej prestávke vrátiť do prevádzky.
Pri výbere si pripravte:
- model vozidla a maximálny AC výkon z technickej dokumentácie,
- bežný denný nájazd a spotrebu konkrétneho auta,
- čas príchodu a plánovaného odchodu,
- požadovanú rezervu pre nečakanú cestu,
- možnosť nabíjať cez deň alebo počas víkendu.
Hlavný istič a ostatná spotreba domu
Wallbox nie je jediný spotrebič. V rovnakom čase môže pracovať tepelné čerpadlo, elektrický ohrev vody, varná doska, rúra alebo sauna. Projekt preto nemá porovnávať výkon wallboxu iba s hodnotou hlavného ističa; musí vyhodnotiť súbeh a zaťaženie jednotlivých fáz.
Západoslovenská distribučná uvádza nabíjaciu stanicu medzi dôvodmi na trojfázové pripojenie a pri nedostatočnej kapacite existujúceho miesta opisuje postup na zmenu hlavného ističa alebo maximálnej rezervovanej kapacity. Stredoslovenská distribučná podobne zaraďuje zmenu ističa a počtu fáz medzi zmeny technických parametrov. Konkrétny postup si vždy overte u prevádzkovateľa distribučnej sústavy pre Vašu adresu.
Zvýšenie ističa však nemusí byť prvým ani jediným riešením. Ak má dom dostatočnú celkovú kapacitu, no občasné špičky, vhodné dynamické riadenie môže výkon wallboxu priebežne prispôsobovať spotrebe domu.
Prečo je dynamické riadenie dôležitejšie než 22 kW na štítku
Dynamické riadenie meria prúd na prívode a uvoľní wallboxu iba výkon, ktorý zostáva po ostatných spotrebičoch. Keď sa zapne varenie alebo tepelné čerpadlo, nabíjanie sa zníži; po poklese spotreby sa môže opäť zrýchliť.
Takéto riešenie vie lepšie využiť existujúcu prípojku a znižuje riziko vybavenia hlavného ističa. Musí však merať správne miesto, rešpektovať jednotlivé fázy a pri výpadku komunikácie prejsť na bezpečný stav. Podrobnosti vysvetľujeme v článku Dynamické riadenie wallboxu: ochrana hlavného ističa.
Jednofázové verzus trojfázové nabíjanie
Jednofázový wallbox zaťažuje jednu fázu, zatiaľ čo trojfázové nabíjanie rozkladá výkon medzi tri fázy. To neznamená, že trojfázové riešenie je automaticky dostupné v každom dome alebo kompatibilné s každým vozidlom.
Pred montážou treba skontrolovať:
- či má odberné miesto jednu alebo tri fázy,
- hodnotu hlavného ističa a existujúce zaťaženie každej fázy,
- technický stav rozvádzača a uzemnenia,
- miesto pre ochranné prvky a meranie,
- dĺžku a spôsob uloženia trasy k wallboxu,
- maximálny jednofázový a trojfázový AC výkon auta.
Neodporúča sa riešiť pravidelné nabíjanie improvizovanou predlžovačkou. Pevný nabíjací bod je dlhodobá elektrická záťaž a patrí na samostatne navrhnutý okruh s odbornou montážou, skúškou a dokumentáciou.
Wallbox, fotovoltika a batéria
Európska komisia opisuje inteligentné nabíjanie ako možnosť plánovať odber podľa ceny elektriny, dostupnej obnoviteľnej energie a potrieb používateľa. V dome s fotovoltikou môže wallbox meniť výkon podľa prebytkov, ktoré by inak smerovali do siete.
Ani v tomto prípade nemusí výkon wallboxu kopírovať výkon panelov. Dôležitá je kompatibilita merania, meniča, riadenia a minimálneho nabíjacieho prúdu auta. Viac nájdete v článku Fotovoltika a nabíjanie elektromobilu doma.
Ak zvažujete fotovoltiku pre domácnosť, wallbox je vhodné zahrnúť už do spotrebného modelu. Budúci odber auta môže ovplyvniť výkon panelov, rozvádzač, monitoring aj rozhodovanie o batérii. Samotná batéria však nie je podmienkou nabíjania a nemá sa dimenzovať iba podľa kapacity vozidla.
Pre koho áno / pre koho nie
Wallbox 11 kW dáva zmysel, ak
- vozidlo podporuje trojfázové AC nabíjanie do 11 kW,
- dom má vhodnú trojfázovú prípojku alebo ju možno technicky pripraviť,
- auto parkuje doma niekoľko hodín, typicky večer a v noci,
- chcete vyvážiť rýchlosť, nároky na prípojku a budúcu použiteľnosť,
- systém bude mať správne ochrany a podľa potreby dynamické riadenie.
Wallbox 22 kW dáva zmysel, ak
- konkrétne vozidlo skutočne prijíma 22 kW cez AC,
- potrebujete dopĺňať energiu v krátkom časovom okne,
- odborné posúdenie potvrdí kapacitu prípojky, vedenia a rozvádzača,
- prípadná zmena technických parametrov je schválená distribútorom,
- vyšší výkon prináša reálny prevádzkový úžitok, nie iba väčšie číslo v ponuke.
Vyšší výkon je zbytočný alebo predčasný, ak
- palubná nabíjačka auta má nižší limit,
- vozidlo má na nabíjanie celú noc,
- dom nemá dostatočnú kapacitu a riadenie by výkon väčšinu času obmedzovalo,
- chýba samostatný okruh, revízia alebo technické posúdenie,
- kupujete 22 kW iba „do rezervy“ bez konkrétneho budúceho scenára.
Checklist pred objednávkou wallboxu
- Overte maximálny AC výkon a počet fáz konkrétneho vozidla.
- Zistite počet fáz a hodnotu hlavného ističa odberného miesta.
- Spíšte veľké spotrebiče, ktoré môžu bežať počas nabíjania.
- Určte, koľko energie treba bežne doplniť a dokedy.
- Nechajte preveriť rozvádzač, uzemnenie a káblovú trasu.
- Rozhodnite, či potrebujete dynamické riadenie po jednotlivých fázach.
- Ak máte fotovoltiku, overte kompatibilitu merania a prebytkového režimu.
- Vyžiadajte si rozsah istenia, ochrán, dokumentácie a revízie.
- Overte servis a správanie wallboxu pri výpadku komunikácie.
- Pri zmene ističa alebo počtu fáz postupujte podľa podmienok svojho distribútora.
Po montáži má zákazník dostať nastavené limity, vysvetlenie aplikácie a monitoringu, dokumentáciu a kontakt na servis energetických systémov. Pekná ikonka v mobile totiž nie je náhrada za bezpečne navrhnutý okruh — elektrina má na marketing prekvapivo slabý zmysel pre humor.
Najčastejšie otázky
Nabije 22 kW wallbox každé auto dvakrát rýchlejšie než 11 kW?
Nie. Rýchlosť obmedzí palubná AC nabíjačka vozidla a dostupný výkon prípojky. Auto s limitom 11 kW bude na 22 kW wallboxe nabíjať najviac svojím vlastným limitom.
Potrebujem na 11 kW wallbox tri fázy?
Typické 11 kW AC nabíjanie využíva tri fázy po približne 16 A. Dostupnosť a vhodnosť trojfázového zapojenia však musí preveriť elektrikár podľa konkrétneho odberného miesta a vozidla.
Musím kvôli wallboxu zvýšiť hlavný istič?
Nie vždy. Rozhoduje existujúca kapacita, súbeh spotrebičov a požadovaný výkon. Dynamické riadenie môže pomôcť využiť súčasnú prípojku, no ak je dom dlhodobo na limite, zmenu technických parametrov treba riešiť s distribútorom.
Môžem kúpiť 22 kW wallbox a nastaviť ho na 11 kW?
Mnohé zariadenia umožňujú nižší pevný alebo dynamický limit, ale treba to overiť v dokumentácii konkrétneho modelu. Výkonnejší hardvér sám osebe nezaručuje jednoduchšie budúce rozšírenie prípojky.
Je lepšie nabíjať rýchlo alebo podľa prebytkov fotovoltiky?
Záleží od času odchodu a cieľa domácnosti. Ak je auto doma cez deň, riadené nabíjanie podľa prebytkov môže zvýšiť vlastné využitie výroby. Ak musí byť pripravené v krátkom čase, systém môže kombinovať fotovoltiku so sieťou.
Záver: vyberajte podľa auta a domu, nie podľa katalógu
Wallbox 11 kW alebo 22 kW sa nedá vybrať iba podľa veľkosti batérie elektromobilu. Rozhoduje palubná nabíjačka, čas parkovania, počet fáz, hlavný istič, ostatná spotreba a spôsob riadenia. Vyšší menovitý výkon je výhodou iba vtedy, keď ho dokáže využiť celý reťazec.
Ak chcete wallbox navrhnúť samostatne alebo spolu s fotovoltikou, KeyLight môže nezáväzne posúdiť vozidlo, rozvádzač, prípojku, spotrebu aj budúce technológie. Výsledkom má byť bezpečné a pohodlné nabíjanie, nie drahšia krabička, ktorá väčšinu života predstiera 11 kW.
