Tienenie fotovoltiky: čo preveriť pred montážou

Tienenie fotovoltických panelov treba posúdiť ešte pred montážou, pretože aj tieň na časti poľa môže meniť výrobu inak, než naznačuje jednoduchý odhad plochy strechy. Dobrý návrh sleduje pohyb tieňa počas dňa a roka, rozlišuje blízke prekážky od vzdialeného horizontu a podľa výsledku upraví polohu panelov, zapojenie aj technológiu meniča.

Strom, komín, vikier, anténa, susedný dom či samotný rad panelov na plochej streche nemajú rovnaký vplyv. Rozhoduje veľkosť tieňa, jeho poloha, čas výskytu a elektrické zapojenie modulov. Preto neexistuje univerzálna odpoveď typu „jeden komín neprekáža“ alebo „optimizér vyrieši všetko“.

Čo je tienenie fotovoltických panelov

Tienenie je stav, keď prekážka obmedzí priame slnečné žiarenie dopadajúce na celý modul alebo jeho časť. Môže byť dočasné (napríklad tieň stromu ráno), sezónne (dlhšie zimné tiene), trvalé (komín alebo susedná budova) alebo spôsobené znečistením a nánosmi.

Pri sériovo zapojených moduloch je prúd spoločný pre celý reťazec. Nerovnomerné osvetlenie preto môže vytvoriť elektrický nesúlad. Bypass diódy a vhodne zvolená výkonová elektronika vplyv tieňa obmedzujú, no nevytvoria energiu, ktorá na zatienený modul nedopadla. Odborný návrh sa preto najprv snaží tieňu vyhnúť a až potom rieši jeho zvyšok technológiou.

Odpoveď v skratke

• Obhliadka na obed nestačí; tieň sa mení s hodinou aj ročným obdobím.
• PVGIS vie zohľadniť terénny horizont, ale blízke domy, komíny a stromy treba doplniť samostatnou analýzou.
• Najlepším riešením býva presunúť alebo vynechať problematický panel, nie automaticky prekryť celú strechu.
• Optimizér či mikroinvertor môže znížiť niektoré straty z nesúladu, ale neodstráni fyzický tieň.
• Po spustení systému má monitoring potvrdiť, či výroba zodpovedá návrhu a či nevznikol nový problém.

Ktoré tiene treba pri rodinnom dome preveriť

Komíny, vikiere a strešné nadstavby

Blízka prekážka vytvára ostrý tieň, ktorý sa počas dňa presúva cez moduly. Dôležitá nie je iba jej výška, ale aj vzdialenosť od poľa a orientácia strechy. Panel tesne pri komíne môže vyzerať ako efektívne využitie miesta, no počas časti dňa môže znižovať výkon svojho elektrického reťazca.

Stromy a vegetácia

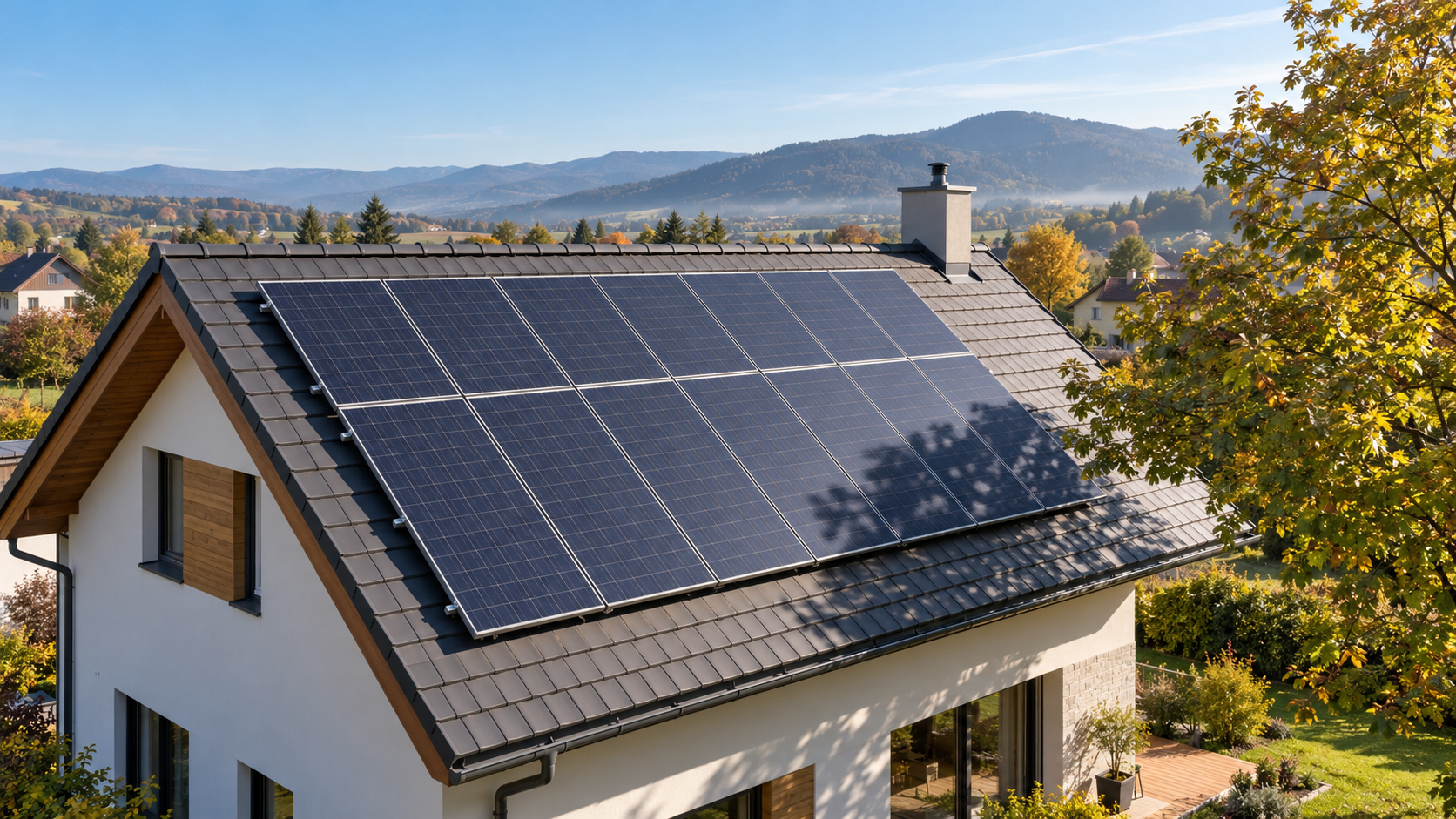

Strom sa nedá hodnotiť iba podľa dnešnej koruny. Do návrhu patrí druh, budúci rast, sezónne olistenie aj to, či je možné bezpečné pravidelné orezávanie. Opadavý strom prepustí v zime viac svetla, zároveň však môže na paneloch zanechávať lístie, peľ alebo živicu. Tieň sa navyše môže po rokoch zmeniť bez jedinej úpravy fotovoltiky.

Susedné budovy a terén

Vyšší dom, kopec alebo horský horizont môžu skracovať ranné či večerné slnečné okno. Pre slovenské lokality s členitým terénom je užitočný PVGIS Európskej komisie. Jeho horizontový model však podľa dokumentácie JRC nezachytáva veľmi blízke objekty, ako sú okolité domy a stromy; tie treba zadať vlastným horizontom alebo vyhodnotiť na mieste.

Vzájomné tienenie panelov

Na plochej streche môže predný rad tieniť zadný, ak je sklon veľký alebo rozostup malý. Na šikmej streche tento problém obyčajne nevzniká medzi panelmi na jednej rovine, no pole môže zasahovať do tieňa atiky, požiarnej steny alebo strešného zlomu. Samostatný návod nájdete v článku fotovoltika na plochej streche.

Ako sa tieň technicky prejaví

Fotovoltický modul tvorí viac elektricky prepojených článkov. Keď je časť modulu zatienená, jeho pracovný bod sa zmení a môže vzniknúť nesúlad voči ostatným modulom. Výsledok preto nemusí byť priamo úmerný zatienenej ploche.

Výskum NREL opisuje úlohu bypass diód, ktoré umožnia prúdu obísť zatienenú časť modulu a obmedzia jej vplyv. IEA PVPS zároveň upozorňuje, že čiastočné tienenie, znečistenie alebo porucha môžu súvisieť s prúdovým nesúladom a lokálnym zahrievaním. To nie je dôvod na paniku, ale dôvod na správny návrh, kvalitné komponenty a diagnostiku pri neobvyklom správaní.

Ako má vyzerať analýza tienenia pred montážou

1. Zameranie strechy a prekážok

Technik potrebuje presnú geometriu strechy, orientáciu, sklon, výšku komínov a okolitých objektov. Fotografia alebo satelitný snímok sú dobrý začiatok, nie hotový projekt. Pri obhliadke sa zároveň kontroluje stav krytiny, bezpečné odstupy, prístup a možné káblové trasy.

2. Celoročná simulácia

Model má ukázať, kedy a cez ktorú časť poľa sa tieň pohybuje. Zimné slnko je nižšie nad horizontom, takže prekážky vytvárajú dlhšie tiene než v lete. Výsledok treba hodnotiť spolu s mesačnou výrobou: tieň v čase vysokej dostupnej energie môže mať inú váhu než krátky tieň pri nízkom slnečnom vstupe.

3. Porovnanie variantov rozloženia

Namiesto jedného maximálne zaplneného návrhu je rozumné porovnať aspoň dva varianty. Prvý môže mať viac panelov vrátane okrajových miest, druhý menšie pole mimo pravidelného tieňa. Rozhodnutie sa má opierať o modelovanú výrobu, spotrebu domu, cenu pridaných komponentov a servisnú prístupnosť. Nadväzujúce dimenzovanie vysvetľuje článok výkon fotovoltiky pre rodinný dom.

4. Návrh reťazcov a MPPT

Panely s podobnou orientáciou a podmienkami osvetlenia sa majú zoskupiť tak, aby menič dokázal ich pracovný bod riadiť zmysluplne. Rozdelenie medzi vstupy MPPT sa nerobí iba podľa počtu kusov. Projektant musí rešpektovať aj napäťové a prúdové limity konkrétneho zariadenia pri očakávaných teplotách.

5. Voľba výkonovej elektroniky

Optimizéry alebo mikroinvertory môžu byť vhodné pri zložitej streche a rozdielnych podmienkach modulov. Nie sú však automatickou poistkou za zlý návrh. Treba posúdiť kompatibilitu, spôsob monitoringu, počet komponentov na streche, servisný prístup aj to, aký problém technológia rieši.

Pre koho áno / pre koho nie

Fotovoltika na čiastočne tienenej streche môže dávať zmysel, ak

• väčšina použiteľnej plochy zostáva významnú časť dňa bez tieňa,
• tieň je presne zameraný a zahrnutý do modelu výroby,
• pole možno rozdeliť alebo posunúť bez neprimeraného kompromisu,
• spotrebný profil domácnosti zodpovedá času zostávajúcej výroby,
• návrh obsahuje monitoring a dostupný servis.

Fotovoltika na streche nemusí byť vhodná, ak

• hustý tieň pokrýva väčšinu strechy počas hlavných výrobných hodín,
• prekážku nemožno odstrániť ani pole zmysluplne premiestniť,
• strecha je zároveň v zlom stave alebo nemá vhodnú únosnosť,
• ponuka neobsahuje analýzu tieňa a sľubuje výsledok iba na základe počtu panelov,
• alternatívne umiestnenie na prístrešku, vedľajšej budove alebo zemi je technicky podstatne lepšie.

Kontrolný zoznam pred podpisom ponuky

1. Je v návrhu zakreslený komín, vikier, anténa, strom aj susedná budova?
2. Dostali ste celoročný odhad výroby, nie iba údaj o kWp?
3. Je jasné, či model obsahuje blízke tiene alebo len terénny horizont?
4. Vysvetľuje návrh rozdelenie panelov medzi MPPT vstupy?
5. Ak sú použité optimizéry, je uvedené, aký konkrétny problém riešia?
6. Počíta rozloženie s bezpečným servisným prístupom a stavom strechy?
7. Má systém monitoring, odovzdávací protokol a dostupný servis?

Pre návrh fotovoltiky pre domácnosť si pripravte adresu, fotografie strechy z viacerých strán, ročnú spotrebu a informácie o plánovanom tepelnom čerpadle, wallboxe či batérii. Spotrebný profil totiž rozhoduje, či je výroba v nezatienených hodinách pre dom prakticky využiteľná. Pomôcť môže aj návod ako zvýšiť vlastnú spotrebu z fotovoltiky.

Najčastejšie otázky

Zníži malý tieň výkon celého systému?

Môže ovplyvniť viac než iba zatienenú plochu, ale rozsah závisí od polohy tieňa, konštrukcie modulu, bypass diód, zapojenia reťazcov a meniča. Bez modelu a schémy sa nedá poctivo určiť jedným percentom.

Vyrieši optimizér všetky problémy s tieňom?

Nie. Optimizér môže obmedziť niektoré straty z elektrického nesúladu a zlepšiť monitoring jednotlivých modulov. Neodstráni však fyzický tieň ani nenahradí dobré rozloženie panelov.

Stačí skontrolovať tieň počas letnej obhliadky?

Nestačí. Poloha slnka sa počas roka mení a zimné tiene bývajú dlhšie. Analýza má pokryť celý rok a zohľadniť rast vegetácie aj možné budúce stavby v okolí.

Dokáže PVGIS vypočítať tieň od komína alebo stromu?

Nie automaticky. PVGIS používa model terénneho horizontu, no JRC uvádza, že veľmi blízke objekty, napríklad domy alebo stromy, tento výpočet nezachytáva. Treba nahrať vlastný horizont alebo použiť podrobnejší lokálny model.

Ako zistím po montáži, že sa tienenie zhoršilo?

Sledujte dlhodobý monitoring a porovnávajte podobné obdobia, nie jednotlivé zamračené dni. Neobvyklý opakujúci sa pokles môže súvisieť s tieňom, znečistením, vegetáciou alebo poruchou a patrí do odbornej diagnostiky.

Záver: najlacnejší tieň je ten, ktorému sa návrh vyhne

Tienenie fotovoltických panelov nie je automatický dôvod fotovoltiku odmietnuť. Je to projektový vstup, ktorý treba zmerať, modelovať a premietnuť do rozloženia aj elektrického zapojenia. Niekedy pomôže posun niekoľkých modulov, inokedy je lepšia iná plocha alebo menší systém s využiteľnejšou výrobou.

Ak chcete vedieť, či je Vaša strecha vhodná, KeyLight môže pripraviť nezáväzné technické posúdenie a návrh podľa geometrie strechy, tieňov a reálnej spotreby domu. Bez marketingovej mágie: slnko sa nedá presvedčiť, ale systém sa dá navrhnúť rozumne.
