Príprava na montáž tepelného čerpadla znamená preveriť dom ako jeden vykurovací systém, nie iba vybrať zariadenie. Dom je pripravený vtedy, keď sú spolu posúdené tepelná potreba, teploty vykurovacích telies, hydraulický okruh, elektrické napájanie, miesto vonkajšej jednotky, odvod kondenzátu, trasy rozvodov aj regulácia.
Dôkladná príprava znižuje riziko dodatočných stavebných zásahov, nevhodného nastavenia a prevádzky, ktorá nezodpovedá možnostiam domu. Výsledkom obhliadky a návrhu má byť zrozumiteľný plán montáže, uvedenia do prevádzky a odovzdania systému majiteľovi.
Čo znamená pripravený dom
Pripravený dom má zdokumentovaný stav obálky budovy, vykurovacej sústavy a elektrickej prípojky. Zároveň je jasné, kde budú jednotky, kadiaľ povedú potrubia a káble, ako sa odvedie kondenzát a kto zabezpečí jednotlivé stavebné či elektroinštalačné práce.
Neznamená to, že všetko musí byť nové. Aj starší dom s radiátormi môže byť vhodný, ak návrh vychádza z reálnych tepelných strát a potrebnej teploty vody. Podobne novostavba potrebuje koordináciu profesií, aby sa vykurovanie, príprava teplej vody, elektroinštalácia a regulácia navzájom podporovali.
Implementačná príručka SEAI pre tepelné čerpadlá zdôrazňuje význam posúdenia budovy, zdroja, distribučnej sústavy, regulácie a uvedenia do prevádzky ako jedného celku. Práve tento integrovaný pohľad je základom prípravy.
Začnite výpočtom tepelnej straty
Výkon tepelného čerpadla sa nemá určovať iba podľa podlahovej plochy. Dva domy s rovnakou rozlohou môžu mať odlišnú izoláciu, okná, vetranie, orientáciu, vnútorné teploty aj klimatické podmienky. Odborný výpočet tepelnej straty preto pracuje s konštrukciami budovy a návrhovými podmienkami konkrétnej lokality.
Výpočet má zohľadniť aj plánované úpravy. Ak sa bude zatepľovať alebo meniť časť okien, návrh má vychádzať z dohodnutého budúceho stavu. Predimenzovanie nie je poistka: môže zhoršiť prevádzku pri čiastočnom zaťažení. Poddimenzovanie zasa nemusí pokryť potrebu v náročných podmienkach. Vhodný návrh rieši výkonový rozsah, spôsob bivalencie a prípadný záložný zdroj bez univerzálnych skratiek.
Nižšia tepelná potreba budovy a nižšia teplota distribúcie spravidla podporujú lepšiu sezónnu účinnosť. To zodpovedá širšiemu smerovaniu efektívnej elektrifikácie vykurovania, ktoré opisuje IEA v správe The Future of Heat Pumps.
Skontrolujte radiátory alebo podlahové vykurovanie
Rozhodujúca nie je iba existencia radiátorov, ale to, akú teplotu vykurovacej vody potrebujú v chladnom dni. Projektant má preveriť výkon jednotlivých telies pri navrhovanom teplotnom spáde a porovnať ho s tepelnou stratou miestností. Niekedy postačí úprava nastavenia, inde pomôže väčšie teleso alebo doplnenie vykurovacej plochy.
Podlahové vykurovanie je prirodzene nízkoteplotné, no aj pri ňom treba preveriť rozstupy, dĺžky okruhov, prietoky a vyregulovanie. Podrobnejšie súvislosti pri staršej sústave vysvetľuje článok Tepelné čerpadlo a radiátory: kedy táto kombinácia funguje.
Praktickou skúškou existujúceho domu môže byť sledovanie komfortu pri postupne zníženej teplote vykurovacej vody počas vykurovacej sezóny. Výsledok však nenahrádza výpočet; pomáha doplniť obraz o správaní domu.
Hydraulika: prietok, objem vody a čistota sústavy
Tepelné čerpadlo potrebuje stabilný prietok cez výmenník. Pri obhliadke sa preto posudzuje dimenzia potrubí, obehové čerpadlá, ventily, filtre, rozdeľovače, hydraulické odpory a spôsob regulácie jednotlivých zón. Staršie rozvody môžu vyžadovať prepláchnutie, vyčistenie a kontrolu kvality vykurovacej vody podľa požiadaviek výrobcu a návrhu.
Ak termostatické hlavice alebo zónové ventily naraz uzatvoria veľkú časť okruhov, systém musí mať bezpečne vyriešený minimálny prietok. Projektant môže navrhnúť hydraulické oddelenie, obtok, vhodnú regulačnú stratégiu alebo inú konfiguráciu.
Akumulačná nádoba nie je povinnou odpoveďou pre každý dom. Jej potreba a objem závisia od vodného objemu sústavy, minimálneho výkonu zariadenia, odmrazovania, počtu zón a hydraulického zapojenia. Má riešiť konkrétnu funkciu, nie byť pridaná automaticky.
Elektrická pripravenosť patrí kvalifikovanému elektrikárovi
Elektrikár má preveriť hlavné pripojenie domu, existujúce zaťaženie, samostatný prívod, istenie, ochrany a koordináciu s ďalšími spotrebičmi. Do posúdenia patrí aj elektrický dohrev alebo záložné teleso, pretože jeho príkon môže ovplyvniť súbeh zaťaženia.
Konkrétne dimenzie vodičov, ochranné prvky a úpravy rozvádzača sa určujú podľa zvoleného zariadenia, trasy a miestnych podmienok. Nemajú sa preberať ako univerzálne čísla. Ak domácnosť plánuje fotovoltiku, je vhodné koordinovať meranie, riadenie spotreby a budúce rozšírenia už v tejto fáze.

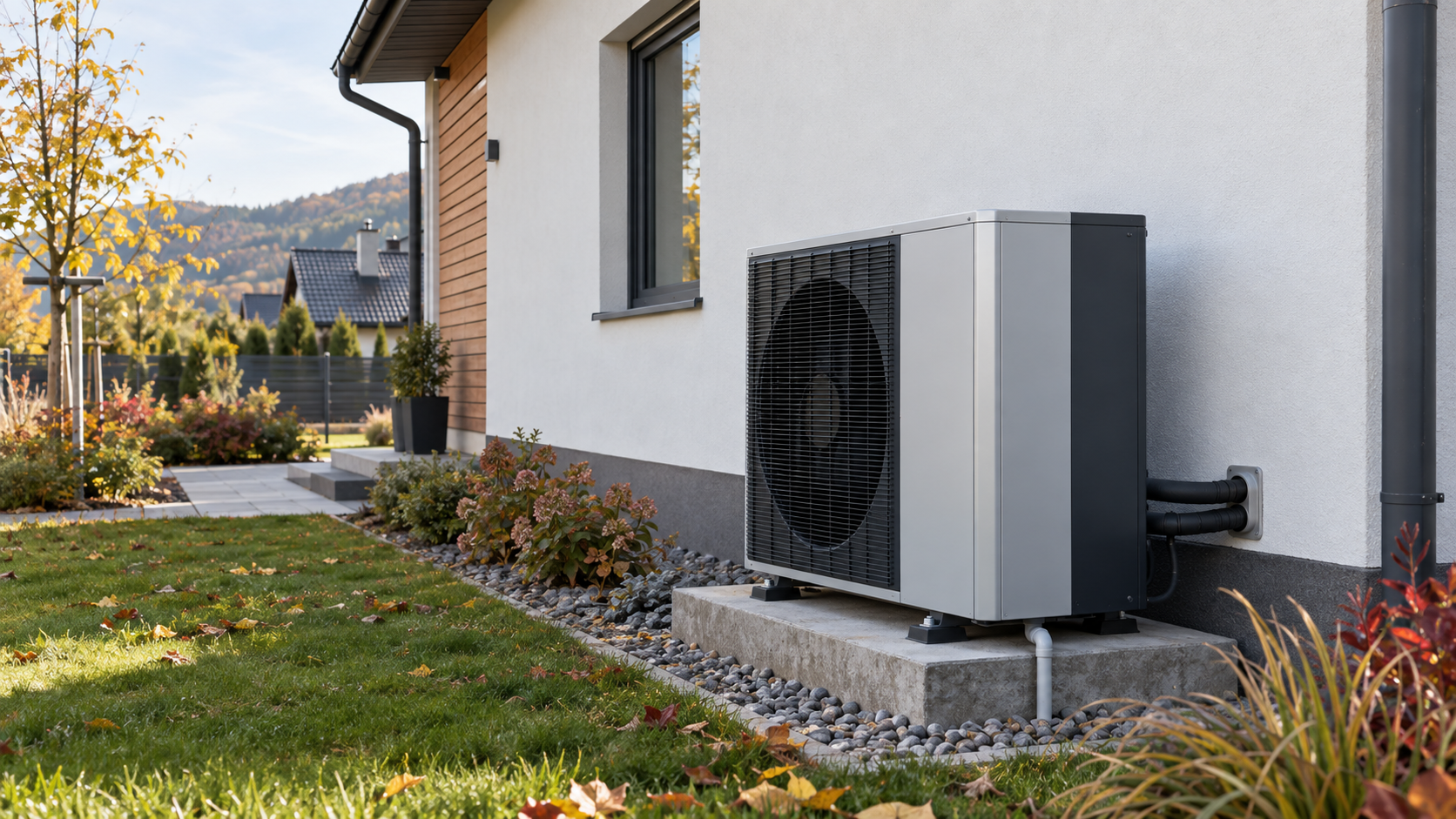

Miesto vonkajšej jednotky a odvod vody
Vonkajšia jednotka potrebuje voľné prúdenie vzduchu a dostatok priestoru na servis. Nemá byť umiestnená tam, kde sa bude studený vyfukovaný vzduch vracať naspäť do nasávania. Treba myslieť na sneh, padajúci ľad, dažďovú vodu, lístie a prístup technika aj v zime.
Pri odmrazovaní vzniká voda, preto sa vopred navrhne bezpečný odvod kondenzátu. Riešenie má zabrániť nekontrolovanému stekaniu, námraze na chodníku a poškodeniu okolia. Základ alebo konzola musia prenášať hmotnosť a obmedzovať prenos vibrácií do konštrukcie domu.
Umiestnenie má byť ohľaduplné k spálňam, terase aj susedným pozemkom. Bez akustického posúdenia nemožno sľúbiť výsledok iba podľa katalógovej hodnoty. Pomáha rozumná vzdialenosť, orientácia ventilátora a vyhnutie sa úzkym priestorom, ktoré zvuk odrážajú.
Trasy, prestupy a technická miestnosť
Pred montážou treba určiť trasu chladivového alebo vodného prepojenia podľa typu systému, silových a komunikačných káblov i odvodu kondenzátu. Prestupy cez obvodové steny sa pripravia tak, aby boli vzduchotesné, vodotesné a tepelne ošetrené. Trasy majú byť čo najpriamejšie, chránené a prístupné na kontrolu.
V technickej miestnosti sa preverí priestor na vnútornú jednotku, armatúry, filtre a servisné úkony. Ak má systém pripravovať teplú vodu, zásobník sa volí podľa potrieb domácnosti a kompatibility so zdrojom. Dôležitý je prístup pri budúcej výmene, nie iba to, či sa zariadenie fyzicky zmestí pri montáži.
Regulácia, vykurovacia krivka a odovzdanie
Dobrá regulácia pracuje s potrebou domu, nie s častým ručným zapínaním. Pri uvedení do prevádzky sa nastaví vykurovacia krivka, prietoky, priority prípravy teplej vody, zóny a spolupráca so záložným zdrojom. Príliš agresívne útlmy alebo zatváranie okruhov môžu zhoršiť stabilitu.
Majiteľ má dostať vysvetlenie bežnej obsluhy, zmien nastavenia, alarmov a údržby. Súčasťou odovzdania má byť dokumentácia, východiskové nastavenia a kontakt na servis. Po prvých týždňoch prevádzky môže byť vhodné doladenie podľa reálneho správania domu.
Novostavba verzus rekonštrukcia
| Oblasť | Novostavba | Rekonštrukcia |
|---|---|---|
| Tepelná strata | Vychádza z projektu a finálnej skladby konštrukcií | Overuje sa skutočný stav a plánované zateplenie |
| Vykurovacie plochy | Dajú sa od začiatku navrhnúť na nižšiu teplotu | Preveruje sa výkon existujúcich radiátorov a rozvodov |
| Trasy | Koordinujú sa pred omietkami a podlahami | Hľadajú sa šetrné prestupy a dostupné vedenie |
| Technická miestnosť | Priestor sa rezervuje v dispozícii | Kontroluje sa prístup, rozmery a možnosti úprav |
| Elektrina a regulácia | Pripravia sa súčasne s ostatnými profesiami | Posudzuje sa kapacita a stav existujúcej inštalácie |
Pri novostavbe je hlavnou výhodou koordinácia. Pri rekonštrukcii je kľúčová diagnostika existujúceho stavu. V oboch prípadoch má návrh spájať budovu, zdroj, distribúciu a ovládanie. Prehľad možností nájdete aj v článku Ako si vybrať tepelné čerpadlo pre rodinný dom.
Checklist: 10 bodov pred montážou
- Výpočet tepelnej straty: poznáte potrebu domu pri návrhových podmienkach.
- Budúce úpravy: návrh zohľadňuje dohodnuté zateplenie, okná alebo prístavbu.
- Teplota vykurovacej vody: radiátory či podlahovka pokryjú miestnosti pri navrhovanom režime.
- Hydraulika: sú známe prietoky, odpory, objem vody, zóny a spôsob vyregulovania.
- Čistota sústavy: je dohodnuté prepláchnutie, filtrácia a úprava vody, ak sú potrebné.
- Elektrina: kvalifikovaný elektrikár posúdil prívod, ochrany aj súbeh so záložným ohrevom.
- Vonkajšia jednotka: má voľný vzduch, stabilný podklad, servisný prístup a vhodnú polohu.
- Kondenzát a trasy: odvod vody, prestupy, potrubia a káble majú konkrétne riešenie.
- Technická miestnosť: je miesto na zariadenia, zásobník teplej vody a budúci servis.
- Regulácia a odovzdanie: je určené nastavenie, skúšky, dokumentácia a zaškolenie majiteľa.
Pre koho áno / pre koho nie
Pre koho áno
Príprava dáva zmysel každému, kto chce rozhodovať podľa vlastností domu, nie iba podľa ponuky zariadenia. Je zvlášť dôležitá pri starších radiátoroch, viacerých vykurovacích zónach, plánovanom zateplení, obmedzenom priestore alebo súbehu s fotovoltikou. Komplexné možnosti opisuje služba tepelné čerpadlá Keylight.
Pre koho nie
Nie je vhodná pre človeka, ktorý očakáva spoľahlivý návrh bez obhliadky, bez údajov o dome a bez kontroly sústavy. Ak sa nedajú preveriť tepelné straty, elektrina, hydraulika alebo miesto jednotky, zodpovedný návrh treba odložiť, kým budú podklady dostupné.
Často kladené otázky
Musím pred montážou zatepliť celý dom?
Nie automaticky. Treba porovnať súčasnú tepelnú stratu, plánované úpravy a možnosti vykurovacej sústavy. Niekedy je úprava obálky veľmi prínosná, inokedy možno navrhnúť funkčné riešenie aj pre aktuálny stav.
Funguje tepelné čerpadlo so starými radiátormi?
Môže fungovať, ak radiátory pri navrhovanej teplote vody odovzdajú potrebný výkon. Rozhodne výpočet tepelných strát miestností a kontrola výkonu telies, nie ich vek samotný.
Je akumulačná nádoba vždy potrebná?
Nie. Závisí od objemu vody, minimálneho prietoku, regulácie zón, výkonového rozsahu a hydraulického zapojenia. Projektant má určiť jej konkrétnu funkciu alebo zdôvodniť, prečo potrebná nie je.
Kto má preveriť elektrickú prípojku?
Kvalifikovaný elektrikár. Posúdi stav inštalácie, hlavné pripojenie, samostatný okruh, potrebné ochrany a súbeh tepelného čerpadla so záložným ohrevom a ďalšími spotrebičmi.
Čo má obsahovať odovzdanie po montáži?
Kontrolu funkcie, nastavenie vykurovacej krivky a prietokov, vysvetlenie regulácie, dokumentáciu a zaškolenie majiteľa. Užitočné je dohodnúť aj následnú kontrolu nastavení podľa reálnej prevádzky.
Záver
Úspešná montáž sa začína skôr než príde technik so zariadením. Keď sa v jednom návrhu spoja tepelná strata, vykurovacie plochy, hydraulika, elektrina, umiestnenie, trasy a regulácia, možno predísť mnohým kompromisom a vytvoriť dobré podmienky pre efektívnu a spoľahlivú prevádzku. Aj Európska komisia v iniciatíve Heat Pump Accelerator Platform vníma tepelné čerpadlá ako dôležitú súčasť efektívneho vykurovania; výsledok však vždy závisí od celého systému.
